Kování - řada S

Rozklikněte obrázky. Zde naleznete popis jednotlivých komponentů Nerezového kabinového (USA standard: AISI 304, nerezová ocel) kování řady S.

Pozor: pro tl. desek 10 mm je zapotřebí zkracovat nerezové vruty! Jsou standardně dodávány pro desky o tl. 12 mm!  Na prvním obrázku je chéma umístění jednotlivých prvků nerezového kabinkového kování řady S.

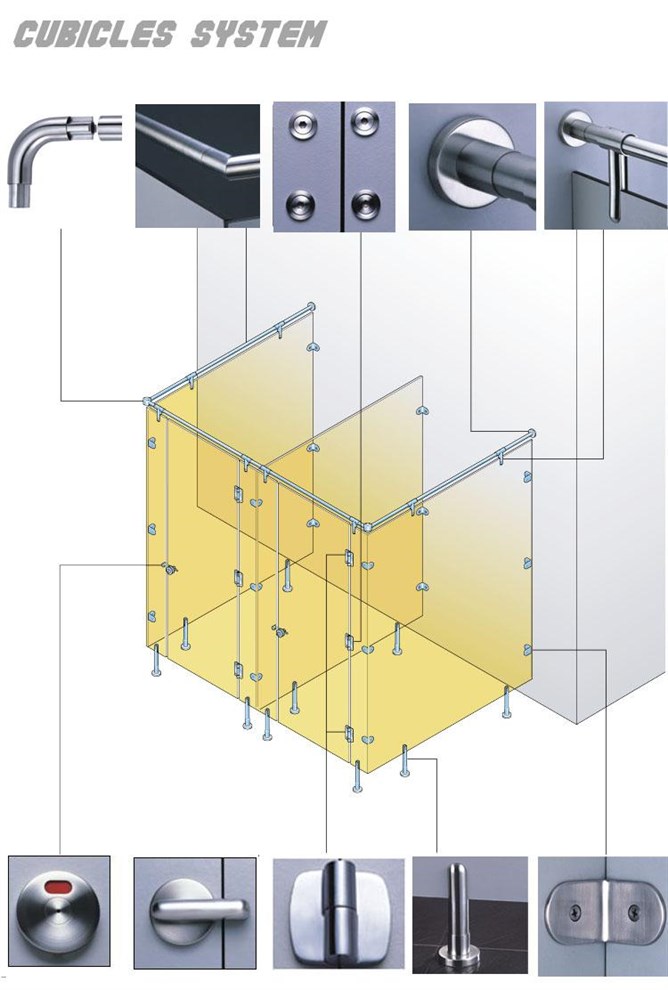

Sestava kování řady S
Sestava kování řady S
CO-H38
CO-H38Dveřní úchytka.
CT-H45
CT-H45Dveřní úchytka s profrézováním.
CO-L55
CO-L55Zavírač dveří s indikací (volno/obsazeno), venkovní strana dveří.
CO-L55_obr. 2
CO-L55_obr. 2Zavírač dveří s indikací (volno/obsazeno), vnitřní strana dveří.
CT-H70L
CT-H70LLevý závěs dveří (pokud závěsy vidíte a dveře se otevírají k vám, jsou závěsy umístěné na levo dveřního křídla).


Připevnění průchozími šrouby. Vrtání do desky o průměru 10 mm, zajišťuje pohodlné doladění spáry mezi deskami.
Při objednání je nutné znát tloušťku desky. Připevňovací šrouby se objednávají dle těchto tlouštěk.
CT-H70L_2

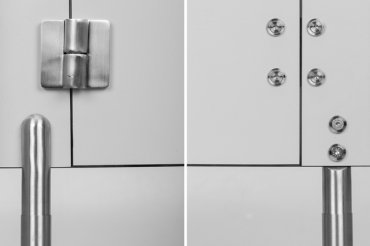

CT-H70L_2Pohled na závěs z obou stran.
CT-H70R
CT-H70RPravý závěs dveří (pokud závěsy vidíte a dveře se otevírají k vám, jsou závěsy umístěné napravo dveřního křídla).


Připevnění průchozími šrouby. Vrtání do desky o průměru 10 mm, zajišťuje pohodlné doladění spáry mezi deskami.
Při objednání je nutné znát tloušťku desky. Připevňovací šrouby se objednávají dle těchto tlouštěk.
CT-H70R_2
CT-H70R_2Pohled na závěs z obou stran.
CO-SH70L
CO-SH70LLevý závěs dveří. Provedení s vruty.
CO-SH70R
CO-SH70RPravý závěs dveří. Provedení s vruty.
CS-S49
CS-S49Dveřní doraz.
VS-BL45
VS-BL45Úhelník pro spojení půlčela a čela se zdí, nebo příčkou. Lze nahradit hliníkovým "U" profilem SAL.
CS-J30
CS-J30Háček k umístění na vnitřní stranu dveří kabinky.
CS-S32
CS-S32Horní zpevňovací trubka, pr. 32 mm. Dodává se v rozměrech 2,3,4 a 6 m.
CS-80
CS-80Rohový spoj trubky.
CS-80_2
CS-80_2Pohled na rohový spoj trubky.
VST

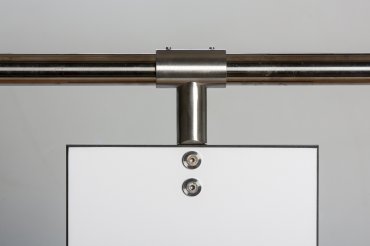

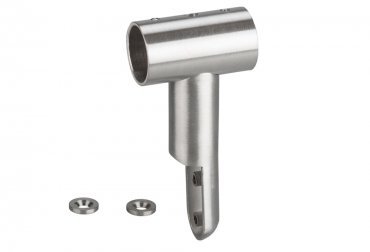

VSTHorní upevňovací svorka trubky k desce.
VST_2

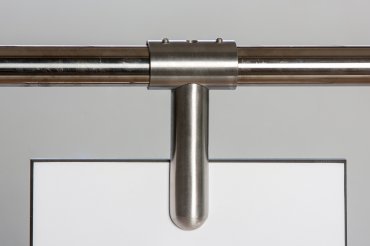

VST_2Horní upevňovací svorka trubky k desce. Pohled z druhé strany.
CS-F30
CS-F30Příchytka trubky ke zdi.
VST-90
VST-90Horní upevňovací svorka - otočená o 90 st.
VT-T70
VT-T70"T" spojnice trubky.
VSU

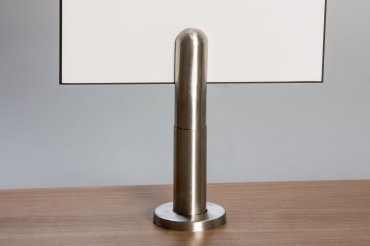

VSUStavitelná noha. Rozsah nastavení desky od země: 130 - 210 mm. Uchycení desky na šrouby.
VSU_2

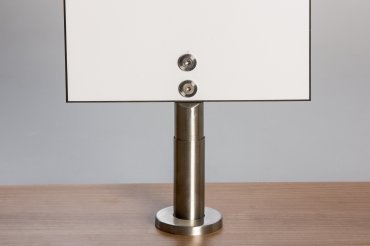

VSU_2Pohled na opěrnou nohu z druhé strany.
SAL 16 - 10
SAL 16 - 10"U" profil pro upevnění desek "půlčel" z boku na zeď.
Uchycení desek z boku se provádí šrouby, vruty, nýty.
SAL 16 - 18
SAL 16 - 18"U" profil pro upevnění desek "půlčel" z boku na zeď.
Uchycení desek z boku se provádí šrouby, vruty, nýty.
SAL 16 - 25
SAL 16 - 25"U" profil pro upevnění desek "půlčel" z boku na zeď.
Uchycení desek z boku se provádí šrouby, vruty, nýty.
SAL04 13_18
SAL04 13_18Horní upevňující profil. Nahrazuje spojovací kování pomocí trubky.
SAL04 18_25
SAL04 18_25Horní upevňující profil. Nahrazuje spojovací kování pomocí trubky.
CO-VL55
CO-VL55Odsazený zavírač dveří. Kombinuje se s odsazenými závěsy CO-VSH70.
CO-VSH70L
CO-VSH70LPravý odsazený pant.
CO-VSH70R
CO-VSH70RLevý odsazený pant.
